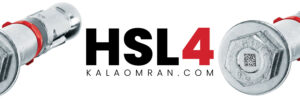

HSL4 نسل جدید HSL3
پس از موفقیت‌های بولت‌های خانواده HSL، کمپانی هیلتی در سال 2023 نسل چهارم بولت‌های فوق سنگین HSL را با کد فنی HSL4 و با طراحی ظاهری پلاستیک قرمز و مشکی معرفی کرده است. این بولت قرار است رقیب سرسختی برای کمپانی‌های اروپایی تولیدکننده بولت در دسته باربری سنگین باشد. سایزبندی HSL4 نیز همانند HSL3 کامل بوده و در این محصول سایز 20 میلی‌متر HSL4 را به‌طور کامل برای شما توضیح می‌دهیم.
تنوع مدل‌های رول بولت فوق سنگین HSL4 M20 هیلتی
کمپانی هیلتی برای هر مدل از رول بولت‌های فوق سنگین خود نمونه‌های متفاوتی را ارائه می‌دهد که هر مدل دارای باربری و کاربرد متفاوت بوده و نصب هر کدام نیز شیوه خاص خود را دارد. رول بولت فوق سنگین HSL4 M20 هیلتی نمونه معمول و عادی از این خانواده بوده که کاربری‌ای عادی و انتخابی اقتصادی است. به دلیل تحریم‌های اقتصادی، امکان واردات تنوع کامل از بولت‌های HSL4 برای رازی صنعت در حال حاضر محدود است.
بررسی رول بولت فوق سنگین HSL4 M20 هیلتی
رول بولت فوق سنگین HSL4 M20 هیلتی پنجمین سایز در بین رول بولت‌های فوق سنگین برند هیلتی HILTI بوده که در طول‌های استاندارد 183 میلی‌متر و 213 میلی‌متر تولید و عرضه می‌شود. محصول از فولاد با مقاومت بالا (گرید 8.8) به همراه پوشش گالوانیزه با مقاومت خوردگی بالا تولید شده است. از رول بولت فوق سنگین HSL4 M20 هیلتی برای نصب موارد زیر استفاده می‌شود:
- نصب ستون‌های فولادی سنگین در سازه‌های صنعتی و ساختمانی
- اتصال تیرهای اصلی سوله‌های صنعتی
- نصب جرثقیل‌های سقفی سنگین
- پایه تجهیزات نیروگاهی و پتروشیمی
- نصب توربین‌های بادی و تجهیزات سنگین انرژی
- اتصالات اصلی پل‌های فلزی
- نصب ماشین‌آلات سنگین صنعتی
- پایه‌های مخازن صنعتی بزرگ
- نصب تجهیزات مقاوم‌سازی لرزه‌ای
- اتصالات اصلی سازه‌های فولادی مرتفع
تفاوت رول بولت فوق سنگین HSL4 M20 با HSL3 M20
در تمامی به‌روزرسانی‌هایی که مهندسین هیلتی برای محصولات خود هر ساله انجام می‌دهند، سعی در بالابردن کیفیت و نتیجه مطلوب‌تر برای پروژه‌های ساختمانی دارند. البته همیشه این به‌روزرسانی‌ها از لحاظ مالی به نفع پروژه نبوده و در بعضی از مواقع سبب صرف هزینه بیشتر می‌شود. یکی از همین به‌روزرسانی‌ها برای رول بولت فوق سنگین HSL4 M20 اتفاق افتاده که سبب شده این رول بولت از لحاظ ظرفیت باربری عملکرد بهتری داشته باشد اما در مقابل هزینه بالاتری برای پروژه نیز دارد.
HSL3 رول بولت فوق سنگین
- ظرفیت بار در بتن ترک‌خورده: 60-70% ظرفیت اسمی
- محدودیت در عرض ترک: حداکثر 0.3 میلی‌متر
- گواهینامه CE اروپا
- استاندارد ETA
- تأییدیه‌های عمومی ساختمانی
HSL4 رول بولت فوق سنگین
- ظرفیت بار در بتن ترک‌خورده: 80-90% ظرفیت اسمی
- قابلیت عملکرد در ترک‌های تا 0.5 میلی‌متر
- سیستم توزیع بار پیشرفته
- گواهینامه CE پیشرفته
- استاندارد ETA برای شرایط ویژه
- تأییدیه‌های لرزه‌ای
- گواهینامه‌های صنعتی خاص
- تأییدیه‌های محیط‌های خورنده
اسناد و تأییدیه‌های رول بولت HSL4 M20 هیلتی
اگر فکر می‌کنید که قیمت رول بولت فوق سنگین HSL4 M20 بالا بوده و استفاده از آن در پروژه صرفه اقتصادی ندارد، بهتر است به لیست تأییدیه‌ها نگاهی بیندازید تا متوجه یکی از دلایل گرانی این محصول شوید. کمپانی هیلتی هر ساله با صرف هزینه‌های بالا در آزمایشگاه‌های اروپایی و آمریکایی محصولات خود را تست و بررسی می‌کند تا از اعدادی که برای تست‌های کشش و برش به مشتریان اعلام می‌کند مطمئن باشد.
- ETA (European Technical Assessment)
- تأییدیه ETA-98/0001 برای استفاده در بتن ترک‌خورده و غیر ترک‌خورده
- مطابق با استاندارد EN 1992-4 (یوروکد 2)
- گواهینامه CE برای محصولات ساختمانی
- گواهینامه مقاومت لرزه‌ای C1/C2
- تأیید عملکرد در شرایط زلزله
- مطابق با ETAG 001 Annex E
- مناسب برای مناطق با خطر زلزله بالا
- مقاومت در برابر آتش F120
- تأیید مقاومت تا 120 دقیقه در برابر آتش
- مطابق با استاندارد EN 1363-1
- ISO 9001:2015
- سیستم مدیریت کیفیت
- کنترل فرآیند تولید
- ISO 14001
- مدیریت زیست‌محیطی
- DIBt (آلمان)
- تأیید فنی برای استفاده در سازه‌های حساس
- ICC-ES
- تأیید برای استفاده در بازار آمریکای شمالی
- ASTM B117
- تست مه نمکی
- مقاومت در برابر خوردگی
- تأییدیه نیروگاهی
- مناسب برای استفاده در تأسیسات نیروگاهی
- تأییدیه صنایع نفت و گاز
- استفاده در تجهیزات پتروشیمی
برای مشاهده این تست‌ها می‌توانید به صفحه کاتالوگ‌های رازی صنعت مراجعه کرده و تأییدیه‌های محصول خود را در دسته بولت‌های مکانیکی هیلتی مشاهده و ذخیره کنید.
نحوه نصب و اجرای رول بولت فوق سنگین هیلتی HSL4 M20
تمامی اعداد و اطلاعاتی که در تأییدیه‌های رول بولت فوق سنگین هیلتی HSL4 M20 مشاهده می‌کنید، با نصب درست و اصولی به‌دست آمده و اگر مراحل نصب را به‌درستی انجام ندهید، نمی‌توانید انتظار بهره‌وری کامل از محصول را داشته باشید. در قسمت زیر مراحل نصب رول بولت HSL4 M20 را به‌طور کامل برای شما شرح می‌دهیم. در هر زمان نصب، اگر سؤالی داشتید، می‌توانید با کارشناسان رازی صنعت در ارتباط باشید.
مرحله اول – بررسی بولت و سوراخکاری
برای نصب رول بولت فوق سنگین HSL4 M20 بتن شما باید 250 میلی‌متر عمق مفید و سالم داشته باشد. با استفاده از دریل ضربه‌ای چهار شیار و مته سایز 28 میلی‌متری چهار شیار، یک سوراخ عمود بر سطح به عمق 155 میلی‌متر ایجاد کنید. برای سوراخکاری می‌توانید از سیستم دریل و مته کرگیری نیز استفاده کنید.
مرحله دوم – تمیزکاری حفره
سوراخ ایجادشده را ابتدا با پمپ باد تمیز کرده، سپس با برس مخصوص دو مرتبه برس بزنید و مجدداً با پمپ باد تمیز کنید. نظافت سوراخ ایجادشده نکته‌ای بسیار مهم در هنگام نصب بولت است که حتماً باید به آن دقت داشته باشید. اگر با سیستم کرگیری سوراخکاری می‌کنید، باید حفره را با آب نیز بشویید.
مرحله سوم – جاگذاری بولت
پلیت موردنظر را بر روی حفره جایگذاری کنید و رول بولت HSL4 M20 را به‌صورت مستقیم داخل حفره قرار داده و با چکش لاستیکی، با ضربات آرام تا انتها جا بزنید. در نظر داشته باشید که بولت تا جایی که ممکن است باید داخل حفره فرو رود و پلیت نیز به‌صورت کامل به سطح بچسبد.
مرحله چهارم – استفاده از ترکمتر
با استفاده از آچار ترکمتر کالیبره‌شده، مهره را با گشتاور 145 نیوتن‌متر سفت کنید. استفاده از آچار ترکمتر برای این محصول بسیار مهم بوده و اپراتور نباید به‌صورت چشمی و حدسی بولت را سفت کند. از محکم بودن نصب و تراز بودن پلیت و بولت اطمینان حاصل کنید.
نتیجه‌گیری رازی صنعت
برای خرید رول بولت HSL4 M20 به‌صورت حضوری و آنلاین و یا اطلاع از قیمت رول بولت HSL4 M20 به‌صورت عمده و تکی، می‌توانید با کارشناسان فروشگاه رازی صنعت در ارتباط باشید. امکان ارائه محصول به‌صورت نمونه و یا ارسال تأییدیه‌ها به‌صورت فیزیکی نیز در این مجموعه امکان‌پذیر است. تمامی مطالب ارائه‌شده برای این محصول از کاتالوگ رسمی کمپانی هیلتی بوده و این مجموعه هیچ‌گونه مسئولیتی در قبال عملکرد محصول ندارد.
